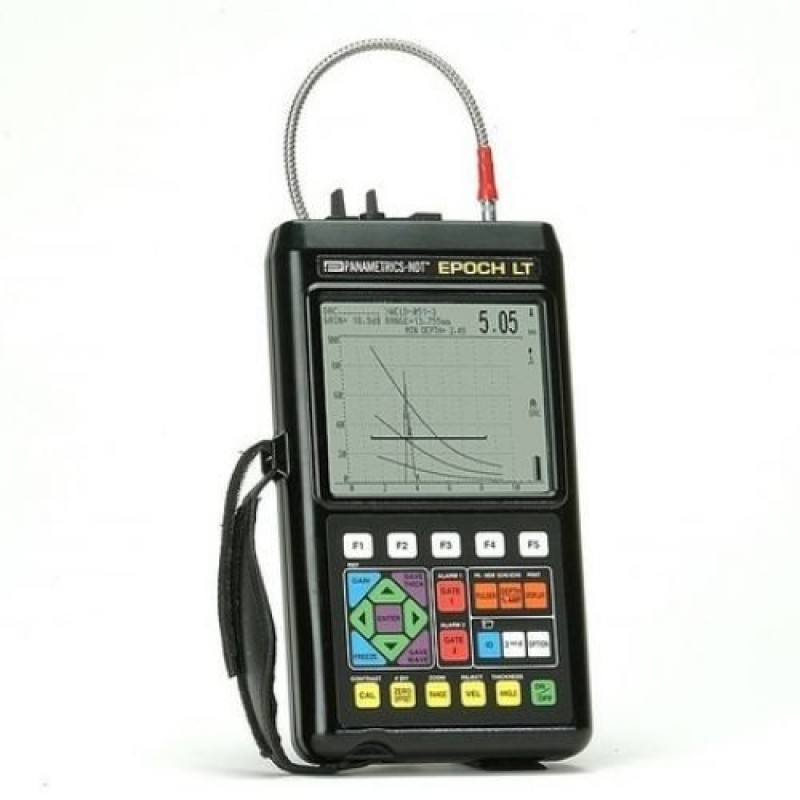

• Ультразвуковой дефектоскоп EPOCH LT
  • Olympus
  • Код товара:
  • Доступность: На складе


EPOCH LT

Эксплуатационные возможности ультразвукового дефектоскопа EPOCH LT могут быть расширены применением дополнительного программного обеспечения, которое можно активировать дистанционно после приобретения дефектоскопа.

  • DAC (Коррекция амплитуды ВРЧ).
  • TVG ВРЧ (Изменение усиления по времени).
  • Расширенная память.
  • Низкая частота зондирующего импульса.
  • Режим измерения эхо-эхо.
  • Расширенный диапазон измерения.

Отличительные особенности ультразвукового дефектоскопа EPOCH LT:

  • Легкая, эргономичная конструкция. Вес - 1 кг.
  • Быстрый экран, частота обновления экрана 60Гц.
  • Мощный NiMH аккумулятор.
  • Большой, яркий LCD дисплей c повышенной контрастностью и разрешением.
  • Автоматическая калибровка датчиков.
  • Заморозка экрана с формой волны и данными контроля.
  • Представление данных в дюймах, миллиметрах и микросекундах.
  • Возможность запоминания пика.
  • Возможность отображения недетектированного радиосигнала.
  • Сигнализация, по амплитуде (+/-) или минимальной глубине.
  • Регистратор данных большой емкости.

 Технические характеристики ультразвукового дефектоскопа EPOCH LT:

ЖК дисплей: 320x240 пикселей.

Частота обновления экрана: 60 Гц.

Чувствительность: до 100 дБ, с регулировкой чувствительности шагом 6 дБ или 0,1 дБ.

Автоматическая калибровка датчиков: калибровка смещения нуля и/или скорости.

Отсечка: от 0 до 80% полной шкалы с шагом 1%.

Единицы измерения: английские, метрические, микросекунды.

Диапазон скорости звука в материале: от 635 до 15240 м/с

Диапазон измерений:
- стандартный: 4 мм - 5000 мм
- опционально: 1 мм - 10000 мм

Угол ввода: фиксированные значения 0°, 30°, 45°, 60°, 70°, или произвольный от 10° до 85° с разрешением 0.1°

Запоминание максимума сигнала: построение огибающей максимумов сигнала.

Энергия импульса: низкая (100В), средняя (200В), высокая (300В), максим (400В).

Демпфирование: 50,60,150 или 400 Ом.

Тип импульса: положительная и отрицательная полуволна, детектированный сигнал, радиоимпульс.

Полоса частот: 0,ЗМГц-20МГц, при 3 дБ.

Методы контроля: эхо-импульсный, зеркально-теневой, раздельно-совмещенный.

Сигнализация: выбираемый положительный/негативный порог или минимальная глубина.

Диапазон рабочих температур: от -10°С до +50°С.

Температура хранения: от -40°С до +70°С в зависимости от батареи и дисплея.

Требования к питанию: источник переменного тока 100-120В, 200-240В.

Батарея: внутренний перезаряжаемый NiMH аккумулятор 6В при З000 мА/ч.

Время работы батареи: номинально 8 часов.

Время зарядки 2 часа.

Разъемы кабеля датчиков: LEMO 00 (Mini-Lemo).

Клавиатура: британские или международные символы.

Языки: русский, английский, немецкий, французский, испанский, итальянский, японский.

USB - высокоскоростной порт.

Габариты: 238мм х 138мм х 38мм.

Вес дефектоскопа Epoch LT: 1,0 кг с батареей.

Требования к ПК: совместимость с операционными системами Microsoft Windows XP, Windows 2000.

Регистратор данных:

  • Стандартно: Сохраняет до 100 калибровок и 2000 значений толщины.
  • Опционально: расширенная память сохраняет до 500 калибровок и 10000 значений толщины.
    Гарантия на ультразвуковой дефектоскоп Epoch LT: один год (не распространяется на батарею)

Стандартный комплект поставки ультразвукового дефектоскопа EPOCH LT:

  • электронный блок
  • ЕР4/МСА мини зарядное устройство
  • ЕР4/ВАТ перезаряжаемая NiMH батарея
  • EPLT/MAN инструкция по эксплуатации
  • 36DLP-CC чемодан для переноски

Опциональные аксессуары ультразвукового дефектоскопа EPOCH LT:

  • EP4/SC - чемодан повышенной прочности
  • PLUS/RPC - резиновый защитный чехол
  • EPLT/DP - Защитная пленка (ЖКД)
  • PNEP4P/C-USB-6 - GageViewTM интерфейсная программа с USB кабелем

Опциональное программное обеспечение к ультразвуковому дефектоскопу EPOCH LT

  • DAC (Коррекция амплитуды ВРЧ) Вычисляет амплитуду сигнала в процентах или децибелах в зависимости от кривой ВРЧ (ASME, ASME-3 или JIS) Дефекты одного размера достигают максимума вдоль кривой независимо от их положения. При пересечении кривой стробированным сигналом включается сигнализация EPLT/DAC.
  • TVG (Изменение усиления во времени) с 40дБ динамическим диапазоном: корректирует расстояние/амплитуду в зависимости от затухания в материале. Контрольные «эхо» выводятся на стандартный уровень 80% экрана. PN:E PLT/TVG.
  • Low PRF (30Гц) Уменьшает шумы, устанавливая частоту повторений импульса на 30Гц. Может быть необходима для инспекции материалов с большой длиной пути ультразвука или высоким затуханием EPLT/LPRF.
  • Режим эхо-эхо: отображает реальную толщину металла и игнорирует толщину слоя покрытия. Нет необходимости удалять покрытие. EPLT/ECHO.
  • Расширенный диапазон: расширяет пределы стандартного диапазона от 1мм до 4000мм EPLT/RANGE.
