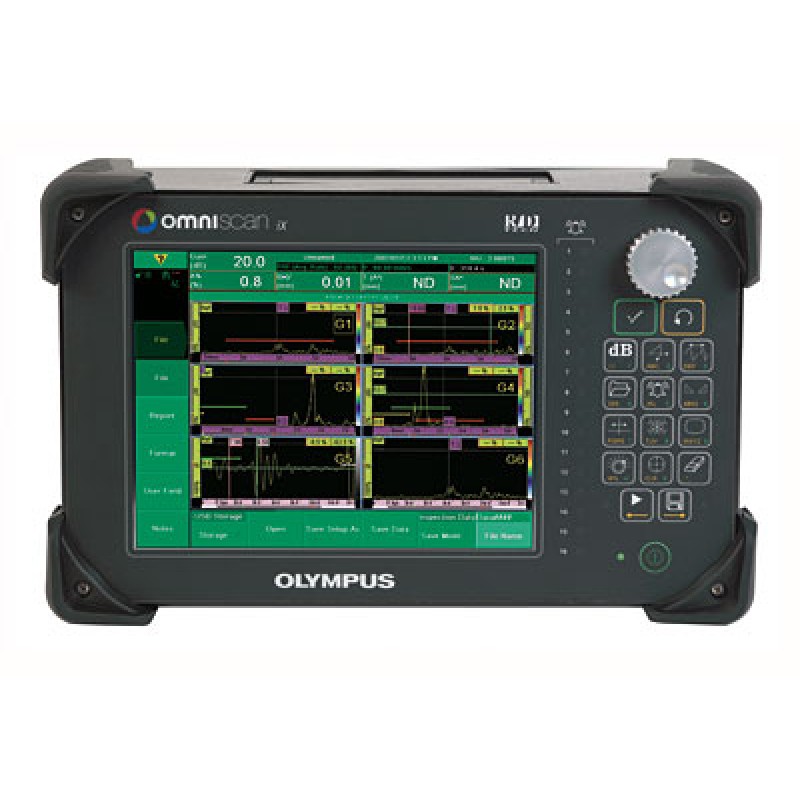

• Промышленный дефектоскоп OmniScan iX
  • Olympus
  • Код товара:
  • Доступность: На складе


ПРОМЫШЛЕННЫЙ ДЕФЕКТОСКОП

  • Многоканальный (2, 4 или 8 каналов);
  • Высокая частота повторения зон­дирующего импульса (ЧЗИ);
  • Интеллектуальное отображение А-скана (функция %Макс);
  • Хранение данных;
  • Отображение одновременно нескольких А-сканов, С-сканов и ленточных диаграмм;
  • Синхронизация по интерфейсному стробу;
  • Аттенюатор донного эхо-сигнала;
  • 2-осевой кодировщик положения с синхронизацией сбора данных по механическому движению;
  • Кривые ВРЧ/DAC;
  • Кривая БПФ для определения параметров датчика.

ПРОСТАЯ ИНТЕГРАЦИЯ

  • Простая настройка удалённого управления прибором;
  • Просмотр исходных данных на компьютере;
  • Специальный корпус для крепления в стойке (19″, 5U) или стандартный корпус с отверстиями VESA для монтажа на поворотный кронштейн;
  • 16 логических выходов сигнали­заций;
  • 16 аналоговых выходов.

OmniScan iX разработан для того, чтобы быть сердцем промышленной системы контроля. К прибору прилагаются все программные библиотеки, необходимые для настройки взаимодей­ствия с существующими средствами управления. Дополнительно в приборе присутствуют все необходимые разъёмы для подсоединения монитора, клавиатуры, мыши и внешнего запоми­нающего устройства. Прибор легко интегрируется с механическими и электронными компонен­тами производственного процесса благодаря программируемым аналоговым выходам, выходам сигнализации и входам кодировщика. В этом приборе есть всё, что необходимо для быстрого и эффективного контроля. Оснащён 2, 4 или 8 каналами для традиционного ультразвука, которые могут быть настроены для работы в раздельно-совмещённом или последовательном режиме контроля, а также в режиме импульс-эхо.

Высокая частота повторения зондирующего импульса (ЧЗИ)
Частота повторения зондирующего импульса (ЧЗИ) — это частота, с которой посылаются импульсы. ЧЗИ OmniScan iX может достигать 12 кГц в режиме записи всех данных С-скана. Это значение (12кГц) делится между всеми каналами, участвующими в контроле.

Запись данных
OmniScan iX записывает все данные А-скана и/или С-скана во внутреннюю память, на запоминающее устройство USB или напрямую в компьютер по протоколу Ethernet.
Интеллектуальное отображение А-скана (функция %Макс)
Функция “%Макс” позволяет не пропустить сигнал от дефекта. Несмо­тря на то, что частота обновления изображения А-скана ниже частоты зондирующего испульса OmniScan iX (до 12кГц) и благодаря новой функции обработки сигнала на экране отображается наиболее значи­мый А-скан с сигналом от дефекта.

Иммерсионный контроль
Интерфейсный строб используется для привязке к поверхности объекта контроля. При иммерсионном контроле на экране отображается ещё одна шкала расстояния по воде, а также имеется функция настройки скорости звука в воде.

Аттенюатор донного эхо-сигнала
Строб В используется в качестве аттенюатора донного эхо-сигнала для независимого управления усилением в стробе.
Двухосевой кодировщик положения с синхронизацией сбора данных по механическому движению
OmniScan iX оснащён 2-осевым кодировщиком положения с синхрони­зацией сбора данных по механическому движению. Различные режимы сканирования: сканирование вдоль линии, растровое и спиральное сканирование.

ВРЧ/DAC
Функции ВРЧ и DAC служат для компенсации затухания звука путём корректировки усиления (32 точки ВРЧ) или путём построения опорной кривой на основе сигналов от калибровочных отражателей одинакового размера, расположенных на разном расстоянии от поверхности (DAC). Значение затухания звука в материале может применяться к обеим кривым — ВРЧ и DAC.

Отображение данных

  • НЕСКОЛЬКО A-СКАНОВ

На экране одновременно могут отображаться до 8 А-сканов, каждый из которых имеет индивидуальную настройку для мультизонного контроля. Группы могут использовать любые каналы, и каждый канал настраива­ется на режим импульс-эхо или раздельно-совмещённый.

  • НЕСКОЛЬКО ЛЕНТОЧНЫХ ДИАГРАММ

На экране одновременно могут отображаться до 8 ленточных диаграмм с данными амплитуды и/или времени пролёта.

  • С-СКАН

Контроль амплитуды, максимума сигнала, места пересечения линии строба и толщины изделия. Для контроля цилиндрических объектов в качестве единиц измерения используются градусы. Интерполяция С-скана может достигать 200МГц (5нс).

Аналоговые выходы и выходы сигнализации
16 программируемых выходов сигнализа­ции и аналоговых выходов (на ЧЗИ) позволяют обеспе­чить согласование с существующими средствами управ­ления

Входы и выходы
Кодировщик положения с синхрони­зацией сбора данных по механическому движению. Режимы сканирования: вдоль линии, растровое и спиральное сканиро­вание.

Пользовательский интерфейс

  • Подключение внешнего дисплея;
  • Клавиатура и мышь;
  • Принтер;
  • Хранение данных.

Дистанционное управление прибором с компьютера
Библиотека программных средств позволяет создавать пользователь­ские приложения для удалённого управления прибором.

Дистанционное управление прибором с компьютера
В дефектоскопу OmniScan iX прилагается библиотека программных средств, благодаря которой можно создавать и запускать на компьютере пользовательские приложения удалённого контроля. Связь удалённого компьютера с OmniScan iX осуществляется по протоколу Ethernet. В част­ности при помощи внешнего приложения (LabVIEW™, Visual C++®, Visual Basic ®) оператор может запускать и оста­навливать сбор данных, сбрасывать показания кодировщика, а также вводить названия файлов.

Просмотр исходных данных на компьютере
Опциональная библиотека программных средств доступа к данным позволяет просматривать и обрабатывать на компьютере (например, программой MATLAB®) данные, полученные дефектоскопом OmniScaniX.

Монтаж в стойку (19″, 5U)
Для удобства интеграции OmniScan iX может поставляться в специальном корпусе для монтажа в стойку 19″, 5U. В стандартном настольном корпусе имеются отверстия VESA для монтажа на поворотном кронштейне.
Все разъёмы находятся на задней панели
Размещение разъёмов на задней панели прибора наиболее оптимально при монтаже дефектоскопа в стойку.
Дефектоскоп OMNISCAN IX и его программное обеспечение  (ВЕР. IXU 2.1)

Соответствуют стандартам:
Компании Rolls Royce согласно RPS705-QCTP6265;
Компании GE Aircraft Engines согласно P29TF82 многоканаль­ного контроля Класса A, B и C и P3TF31 Класса A и B.(тж. известн. как DFO P3TF22, P3TF30 и P3TF35).

Размеры (Ш х В х Д)

Стандартный настольный корпус

375 мм х 238 мм х 185 мм

Корпус для монтажа в стойку

485 мм х 222 мм х 190 мм

Вес

6,5 кг

Дисплей

800 х 600, 10,4 ‘’ цветной ЖК-экран TFT

Разъемы

BNC (2.4 или 8)

Генератор

Количество

2, 4 или 8

Выходной импульс

50 В, 100 В, 200 В, 300 В (±10 %)

Длительность импульса

Настраивается от 30 нс до 1 000 нс (±10 %), разрешение 2,5 нс.

Время спада

менее 7 нс

Форма импульса

Отрицательный прямоугольный импульс

Выходное сопротивление

менее 7 Ом

Приемник

Количество приёмников

2, 4 или 8

Диапазон усиления

от 0 до 100 дБ, с шагом

Максимальный входной сигнал

20 Вp-p (масштаб 128 %)

Минимальная чувствительность

200 мкВp-p (масштаб 128 %)

Эквивалентный входной шум

160 мкВp-p (среднеквадратически

Входное полное сопротивление

50 Ом

Фильтры на входе

(полоса пропускания 100 %)

Полоса пропускания: центрирована на 1, 2, 5, 10, 15 и 20 МГц Низкочастотный:        1 МГц от 0,25 МГц до 1 МГц

(для низкочастотных преобразователей) Высокочастотный:       от 12 до 35 МГц, от 15 до 35 МГц и от 20 до 35 МГц

(для высокочастотных преобразователей) Широкополосный:      от 2 до 25 МГц

Полоса пропускания: центрирована на 1, 2, 5, 10, 15 и 20 МГц Низкочастотный:        1 МГц от 0,25 МГц до 1 МГц

Детектирование

Положительная и отрицательная полуволна, полная волна, недетек-тированный сигнал

Режим

ИЭ (импульс-эхо), РС (раздельно-совмещённый), TT (теневой).

В режиме РС максимальное количество генераторов равно половине количества каналов.

Сглаживание

Цифровое

ВРЧ

Количество точек

32 (диапазон до 40 дБ). Точка ВРЧ может иметь отрицательное значение

Максимальное нарастание коэф­фициента усиления

20 дБ/мкс

Сбор данных

Частота измерения А-скана

6 000 A-сканов в секунду (ЧЗИ/N, где: N= количество каналов) (512-точечный А-скан).

Максимальная ЧЗИ

12 кГц (С-скан + режим сигнализации). До 6 кГц с записью всех данных А-скана.

Обработка данных

Усреднение в реальном времени

2, 4, 8, 16

Стробы

Кол-во

3: I (интерфейсный), A и B (измерительные)

Синхронизация

I, A, B по зондирующему импульсу; B по стробам I и А (пост­синхронизация).

Аттенюатор донного эхо-сигнала (BEA)

Первая половина имеющихся каналов (например: на 4-канальном приборе функция BEA на каналах 1 и 2)

Запись данных

А-скан

6 000 A-сканов в секунду (512-точечный A-скан) (скорость передачи 3 Мб/с)

С-скан

12 000 (A1, A2, A3, T1, T2, T3) (3 строба); 12 кГц (низкая частота для выявления коррозии)

Память

Внутренняя, на карте CompactFlash 8 Гб

Отображение данных

Частота обновления

60 Гц

Режим отображения

А-скан, B-скан, С-скан, ленточная диаграмма и несколько А-сканов

Синхронизация данных

По времени

от 1 Гц до 12 кГц

По кодировщику

На 1 или 2 осях, разделённых на 1—65 536 шагов

Стандартный комплект поставки дефектоскопа OmniScan iX UT :

  • Дефектоскоп OmniScan iX;
  • Кабель Ethernet;
  • Программное обеспечение OmniScan с последующим бесплатным обновлением;
  • Специальный USB-ключ;
  • Руководство по эксплуатации;
  • Библиотека программных средств для удалённого контроля.
