Разрывные машины

Разрывные машины - это испытательные машины предназначенные для испытаний на растяжение образцов металлов и сплавов, арматурной стали, образцов из листового и круглого проката. Существуют универсальные испытательные машины - это разрывные машины дополненные специальными приспособлениями для проведения дополнительных испытаний на этих испытательных машинах, таких как испытания на однократный изгиб (загиб) сварных соединений, труб, образцов металлов и металлических изделий, а также они комплектуются компрессионными пластинами, что позволяет проводить дополнительные статические испытания на сжатие стандартных образцов бетонов, кирпича и других строительных материалов в пределах их технических возможностей. Разрывные машины могут быть двух видов: с электромеханическим приводом для приложения нагрузки от 1 кН до 300 кН или с гидравлическим приводом для приложения нагрузки от 500 кН до 2000 кН.

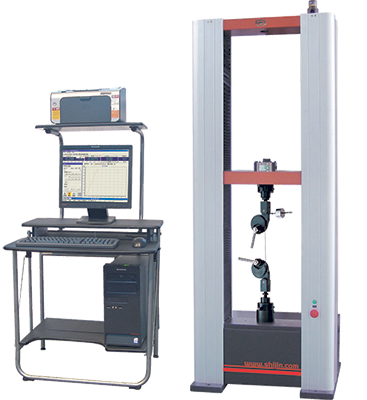

Универсальные испытательные машины с компьютерным управлением серии TIME WDW

Разрывные машины серии TIME WDW предназначены для статических испытаний на растяжение, сжатие и изгиб при нормальной температуре образцов из металла, арматурной стали, образцов из листового и круглого проката по всем основным стандартам на испытания ГОСТ, ASTM, EN, DIN, а также могут применяться для испытания других материалов в пределах конструктивных и технических особенностей машин.

Испытательные машины серии TIME WDW – это электромеханические испытательные машины, в которых применена сервосистема настройки скорости и сервопривод PanasonicCoLtd (Япония). Система управления и сбора данных базируется на базе персонального компьютера, что позволяет управлять процессом испытания и сбора данных в режиме «on-line». Система позволяет контролировать такие параметры испытания как нагрузка, деформация, перемещение траверсы и другие параметры. Программа управления испытательной машиной производит построение диаграмм нагружения в режиме реального времени в различных координатах: нагрузка-деформация, нагрузка-перемещение и т.д.

Таблица для выбора универсальной электромеханической испытательной машины серии TIME WDW производства TIME Group Inc.

Модель

TIME WDW-300E

TIME WDW-200E

TIME WDW-100E

TIME WDW-50E

TIME WDW-20E

TIME WDW-10E

TIME WDW-5E

TIME WDW-2E

TIME WDW-1E

Макс. нагрузка

300

200

100

50

20

10

5

2

1

Система привода

АС сервопривод Panasonic Co. Ltd (Japan), полностью цифровая система измерения и управления

Диапазон нагрузки

0.4% -100% от макс.нагрузки

2%-100%  от макс.нагрузки

Точность по нагрузке

±1%  (±0.5%)

Точность деформации

±1% (в диапазоне 2%-100% от полной шкалы экстензометра)

Разрешение перемещения

0.001 мм

Скорость перемещения активного захвата

0.005 мм/мин – 500 мм/мин, плавная настройка

Ширина рабочего пространства (мм)

600

600

600

575

370

Максимальный ход подвижной траверсы (мм)

1350

1350

1100

1100

800

800

800

800

800

Габаритные размеры (мм)

1100х770х2685

1110х785х2525

1010х850х2235

1000х730х2090

686х525х1880

775х500х1717

775х500х1717

775х500х1717

775х500х1717

Масса испытательной машины  (кг)

2000

1560

1150

1100

250

250

250

250

250

Потребляемая мощность (кВт)

5

3

1.5

1.5

0.75

0,75

0.5

0,5

0,5

Испытательные машины TIME WDW-500E и TIME WDW-600E поставляются по отдельному заказу.

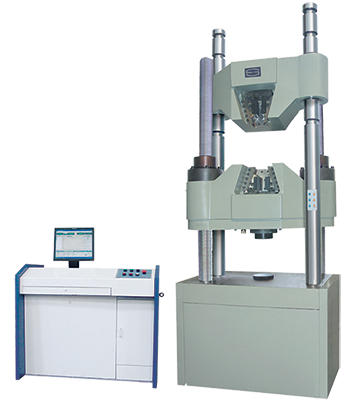

Универсальные гидравлические испытательные машины с сервоприводом и компьютерным управлением серии TIME WAW

Разрывные машины серии TIME WАW предназначены для статических испытаний на растяжение, сжатие и изгиб при нормальной температуре образцов из металла, арматурной стали, образцов из листового и круглого проката по ГОСТ, ASTM, EN, DIN, а также для испытаний других материалов (камня, бетона, дерева и пр.) в пределах конструктивных и технических особенностей машин.

Разрывные машины серии TIME WAW – используют гидроэнергию масла для перемещения поршня в гидроцилиндре для приложения нагрузки к объекту испытания (образцу). Компьютерная система управления данной серии испытательных машин позволяет собирать и обрабатывать информацию при помощи датчика давления масла в гидроцилиндре (или тензометрического датчика) и фотоэлектрического энкодера (датчика перемещения) подвижной траверсы. Система автоматического регулирования и управления с обратной связью обеспечивает открытое управление испытательной машиной и постоянный контроль параметров испытания.

Модель

TIME WAW-100C

TIME WAW-300C

TIME WAW-500C

TIME WAW-600C

TIME WAW-1000C

TIME WAW-1000A

TIME WAW-2000A

TIME WAW-3000C

Максимальная нагрузка, кН

100

300

500

600

1000

1000

2000

3000

Диапазон нагрузки

2%-100%

Точность нагрузки, %

+1

Ход поршня, мм

150

250

250

250

250

250

250

250

Разрешение перемещения, мм

0,01

0,01

0,01

0,01

0,01

0,01

0,01

0,01

Рабочее пространство, мм (ВхШ)

Растяжение

580х435

600х530

900х650

600х650

600х760

780х675

850х900

850х760

Сжатие

500х435

550х530

800х650

550х650

540х760

650х490

720х690

720х760

Скорость перемещения поршня, не менее мм/мин

70

70

70

70

50

50

50

70

Ширина плоского образца, мм

70

70

80

80

70

125

140

80

Толщина плоского образца, мм

0-15

0-15

0-30

0-30

0-55

0-40

0-50

2-90

Диаметр круглого образца, мм

6-22

10-32

13-40

13-40

12-60

13-60

10-70

15-90

Размер компрессионной пластины, мм

Ø 125

Ø 130

204х204

Ø120

204x204

204х204

204х204

Ø 250

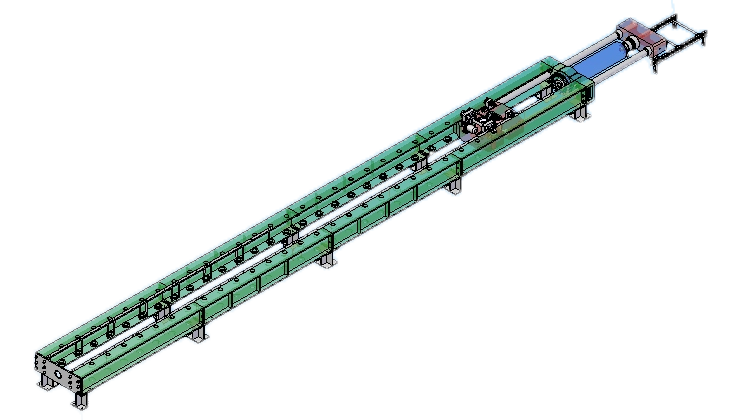

Горизонтальные разрывные машины с сервоприводом и компьютерным управлением серии TIME WAW-L


Универсальная испытательная машина TIME WDW-1E

Универсальная испытательная машина TIME WDW-1E

Универсальная испытательные машины с компьютерным управлением TIME WDW-1E (максимальная нагрузка 1кН..
Универсальная испытательная машина TIME WDW-5E

Универсальная испытательная машина TIME WDW-5E

Универсальная испытательные машины с компьютерным управлением TIME WDW-5E (максимальная нагрузка 5кН..
Универсальная испытательная машина TIME WDW-10E

Универсальная испытательная машина TIME WDW-10E

Универсальная испытательные машины с компьютерным управлением TIME WDW-10E (максимальная нагрузка 10..
Универсальная испытательная машина TIME WDW-20E

Универсальная испытательная машина TIME WDW-20E

Универсальная испытательные машины с компьютерным управлением TIME WDW-20E (максимальная нагрузка 20..
Универсальная испытательная машина TIME WDW-50E

Универсальная испытательная машина TIME WDW-50E

Универсальная испытательные машины с компьютерным управлением TIME WDW-50E (максимальная нагрузка 50..
Универсальная испытательная машина TIME WDW-100E

Универсальная испытательная машина TIME WDW-100E

Универсальная испытательные машины с компьютерным управлением TIME WDW-100E (максимальная нагрузка 1..
Универсальная испытательная машина TIME WDW-200E

Универсальная испытательная машина TIME WDW-200E

Универсальная испытательные машины с компьютерным управлением TIME WDW-200E (максимальная нагрузка 2..
Универсальная испытательная машина TIME WDW-300E

Универсальная испытательная машина TIME WDW-300E

Универсальная испытательные машины с компьютерным управлением TIME WDW-300E (максимальная нагрузка 3..
Гидравлическая универсальная испытательная машина с компьютерным управлением TIME WAW-300C

Гидравлическая универсальная испытательная машина с компьютерным управлением TIME WAW-300C

Сервогидравлическая универсальная испытательная машина TIME WAW-300С предназначена для проведения ст..
Гидравлическая универсальная испытательная машина с компьютерным управлением TIME WAW-500C

Гидравлическая универсальная испытательная машина с компьютерным управлением TIME WAW-500C

Сервогидравлическая универсальная испытательная машина TIME WAW-500С предназначена для проведения ст..
Гидравлическая универсальная испытательная машина с компьютерным управлением TIME WAW-600C

Гидравлическая универсальная испытательная машина с компьютерным управлением TIME WAW-600C

Сервогидравлическая универсальная испытательная машина TIME WAW-600С предназначена для проведения ст..
Гидравлическая универсальная испытательная машина с компьютерным управлением TIME WAW-1000C

Гидравлическая универсальная испытательная машина с компьютерным управлением TIME WAW-1000C

Сервогидравлическая универсальная испытательная машина TIME WAW-1000С предназначена для проведения с..
Гидравлическая универсальная испытательная машина с компьютерным управлением TIME WAW-1000A

Гидравлическая универсальная испытательная машина с компьютерным управлением TIME WAW-1000A

Сервогидравлическая универсальная испытательная машина TIME WAW-1000A предназначена для проведения с..
Гидравлическая универсальная испытательная машина с компьютерным управлением TIME WAW-2000A

Гидравлическая универсальная испытательная машина с компьютерным управлением TIME WAW-2000A

Сервогидравлическая универсальная испытательная машина TIME WAW-2000A предназначена для проведения с..
Показано с 1 по 14 из 14 (всего 1 страниц)
