Маятниковые копры

Маятниковые копры серии TIME JB/ TIME JBW для испытания металлов и сплавов по методу Шарпи

Маятниковые копры производства компании TIME Group Inc. предназначены для измерения энергии разрушения образцов при испытаниях на двухопорный ударный изгиб и применяется в лабораторной практике для исследования механических свойств металлов и сплавов в различных отраслях промышленности. Маятниковые копры серии TIME JB выпускаются двух типов: с ручным управлением процессом испытаний TIME JB и с управлением и сбором данных с персонального компьютера.

Принцип действия копра основан на измерении количества энергии, затраченной на разрушение образца единичным ударным нагружением. Количество энергии определяется как разность между значениями потенциальной энергии маятника копра до удара и после разрушения образца.

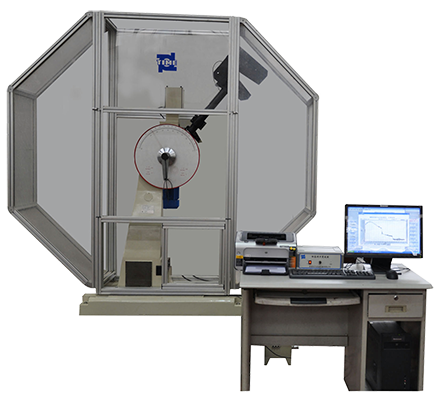

Маятниковые копры для испытания металлов по методу Шарпи

Технические характеристики маятниковых копров серии TIME JB / TIME JBW

Технические характеристики

TIME JB-300B/ TIME JB-W300

TIME JB-500B/TIME JB-W500

TIME JB-800B/TIME JB-W800

Запас потенциальной энергии удара

300/150 Дж

500/250 Дж

800/500 Дж

Скорость движения молота при ударе

5.2 м/с

5.4 м/с

5.9 м/с

Угол взвода

150°

150°

150°

Расстояние между опорами для образца

40 мм

40 мм

40 мм

Радиус торцевой поверхности опор установки образца

R1-1.5 мм

R1-1.5 мм

R1-1.5 мм

Радиус ударной кромки

R2-2.5 мм

R2-2.5 мм

R2-2.5 мм

Питание

380В, 50 Гц, 180 Вт

380В, 50 Гц, 200 Вт

380 В, 50 Гц, 750 Вт

Габаритные размеры

2124 мм х 600 мм х 1340 мм

2124 мм х 600 мм х 1340 мм

2450 мм х 1200 мм х 2455 мм

Вес

450 кг

750 кг

2300 кг

Размер испытываемого образца

10х10х55 мм (U,V)

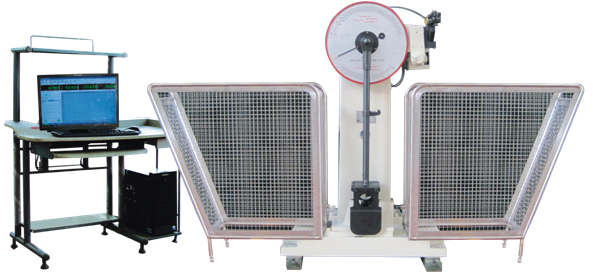

Универсальный маятниковый копер для испытания металлов по методам Шарпи и Изода

Технические характеристики универсального маятникового копра TIME JB-W300A

Технические характеристики

Шарпи

Изод

Запас потенциальной энергии удара

300/150 Дж

170/85 Дж

Момент маятника

160.7695 Нм / 80.3848 Нм

91.1027 Нм/ 45.5514 Нм

Скорость движения молота при ударе

5.2 м/с

3.94 м/с

Угол взвода

150°

93°

Питание

380В, 50 Гц, 180 Вт

Габаритные размеры

2124 мм х 600 мм х 1340 мм

Вес

450 кг

Размер испытываемого образца

10х10х55 мм (U,V)

Условия работы

Температура воздуха +10 до +35оС

Относительная влажность <80%

Установка на бетонный фундамент толщиной не менее 300 мм

Установка по уровню 0,5/1000

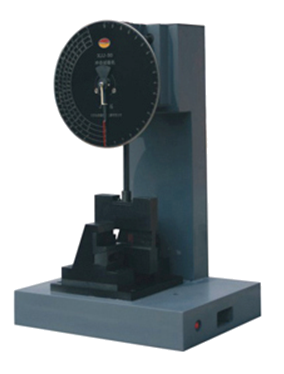

Маятниковые копры серии TIME XJJ для испытания пластмасс и пластиков по методу Шарпи

Маятниковые копры серии TIME XJJ с максимальной энергией удара до 50 Дж предназначены для испытаний пластмасс и пластиков по методу Шарпи в соответствии международным стандартом ISO 179-1 "Plastics. Determination of Charpy impact properties. Part 1: Non-instrumented impact test." и ГОСТ 4647-80 "Пластмассы. Метод определения ударной вязкости по Шарпи." Маятниковые копры Маятниковые копры TIME XJJ с ручным управлением - это простые и надежные в эксплуатации приборы.

Технические характеристики маятниковых копров серии TIME XJJ

Модель

TIME XJJ-5

TIME XJJ-50

Энергия удара

0.5 Дж
1 Дж
2 Дж
4 Дж
5 Дж

7.5 Дж
15 Дж
25 Дж
50 Дж

Скорость маятника в момент удара

2.9 м/с

3.8 м/с

Угол взвода

160°

160°

Расстояние между осью маятника и центром образца

221 мм

380 мм

Момент маятника

0.5 Дж=0,258 Нм
1 Дж=0,516 Нм
2 Дж=1,031 Нм
4 Дж=2,062 Нм
5 Дж=2,578 Нм

7.5 Дж=3.866 Нм
15 Дж=7.733 Нм
25 Дж=12.889 Нм
50 Дж=25.777 Нм

Цена деления шкал аналогового отсчетного устройства

0-0.5/0.005 Дж
0-1/0.01 Дж
0-2/0.02 Дж
0-4/0.04 Дж
0-5/0.05 Дж

0-7.5/0.075
0-15/0.15 Дж
0-25/0.25
0-50/0.5

Угол ножа маятника

30°

30°

Радиус рабочей кромки ножа маятника

2 мм

2 мм

Маятниковые копры серии TIME XJU для испытания пластмасс и пластиков по методу Изода

Маятниковые копры серии TIME XJU предназначены для испытания пластмасс и пластиков по методу Изода при консольном ударном изгибе в соответствии с международным стандартом на испытания ISO 180 "Plastics. Determination of Izod impact strength." или ГОСТ 19109-84 "Пластмассы. Метод определения ударной вязкости по Изоду." Маятниковые копры серии TIME XJU с ручным управлением - простые и надежные в эксплуатации приборы.

Технические характеристики маятниковых копров серии TIME XJU

Модель

XJU-2.75

XJU-22

Энергия удара

1 Дж
2.75 Дж

5.5 Дж
11 Дж
22 Дж

Скорость маятника в момент удара

3.5 м/с

3.5 м/с

Угол подъема маятника

160°

160°

Расстояние между осью маятника и местом удара

322 мм

322 мм

Момент маятника

1 Дж=0.5155 Нм
2.75 Дж=1.4177 Нм

5.5 Дж=2.8355 Нм
11 Дж=5.671 Нм
22 Дж=11.3419 Нм

Расстояние между ударным ножом и верхней поверхностью зажима

22 мм

22 мм

Универсальный маятниковый копер для испытания пластмасс и пластиков по методам Шарпи и Изода

Маятниковый копер TIME XJ-50Z предназначен для определения ударной вязкости по методу Шарпи (до 50 Дж) и методу Изода (до 22 Дж) с энергией удара от 1 до 50 Дж. Маятниковый копер TIME XJ-50Z используется для испытания на ударный изгиб пластмассы, стекла, керамики, камня, изоляционных материалов, пластиковых труб и других неметаллических материалов в пределах своих технических возможностей.

Оборудование удовлетворяет требованиям международных стандартов на испытания ISO 179, ISO 180, GB/T1043, GB/T1843, ASTM D256, DIN53453, GB18743, ISO9854, DIN12608 и других.

Маятниковый копёр имеет панель управления с цифровым дисплеем, на котором отображается вся необходимая техническая информация: энергия удара, угол падения, единицы измерения и т.д., а также отображаются результаты проводимых измерений. При необходимости, маятниковый копер TIME XJ-50Z может быть подключен к персональному компьютеру, тогда на компьютере при помощи специального программного обеспечения возможно отображение результатов испытания, производить анализ данных, сбор статистических данных и сохранение информации, а также распечатывать отчеты и протоколы испытаний.

Технические характеристики маятникового копра TIME XJ-50Z

Скорость движения маятника в момент удара

Шарпи – 3,5 м/с
Изод – 2,9 м/с

Номинальное значение потенциальной энергии маятника

Шарпи – 5, 7.5, 15, 25, 50 Дж
Изод – 1, 2.75, 5.5, 11, 22 Дж

Рекомендуемый предел испытания

10-90 %

Угол взвода маятника

Шарпи – 160 град.
Изод – 97,42 град.

Раствор в свету между опорами

40, 60, 70, 95 мм

Метод отображения и управление

компьютерный

Масса

150 кг

Габаритные размеры

700х750х950 мм
